伺服電動機已經存在了很長一段時間，并被用于許多應用中。它們體積雖小，但打孔很大，并且非常節能。這些通過驅動器功能使它們可用于操作遙控或無線電遙控玩具車，機器人和飛機。伺服電機還用于工業應用，機器人技術，在線制造，制藥和食品服務。但是小家伙如何工作？

伺服電路內置在電機內部，并具有可定位的軸，該軸通常裝有齒輪（如下所示）。電機由電信號控制，該電信號確定軸的移動量。

伺服器內部是什么？

為了完全理解伺服系統的工作原理，您需要仔細研究一下引擎蓋。里面有一個非常簡單的設置：一個小型直流電動機，電位計和一個控制電路。電機通過齒輪固定在控制輪上。隨著電機旋轉，電位計的電阻發生變化，因此控制電路可以精確地調節運動量和方向。

當電動機的軸是在所希望的位置時，電源供應到電動機被停止。如果不是，則將電動機轉向適當?shù)姆较?。所需位置通過電脈沖通過信號線發送。電機的速度與實際位置和所需位置之間的差異成正比。因此，如果電動機靠近所需位置，它將緩慢旋轉，否則將快速旋轉。這稱為比例控制。這意味著電機只會按照需要完成的工作而努力運行，這是一個非常高效的小家伙。

伺服如何控制？

通過通過控制線 發送可變寬度或脈沖寬度調制（PWM）的電脈沖來控制伺服。有最小脈沖，最大脈沖和重復率。伺服電機通常只能沿任一方向旋轉90°，以實現總共180°的移動。電機的空檔位置定義為伺服系統在順時針或逆時針?lè)较蛏暇哂邢嗤瑵撛谛D(zhuǎn)量的位置。發送到電動機的PWM 根據通過控制線發送的脈沖的持續時間確定軸的位置；該轉子將轉到所需位置。伺服電機期望每20毫秒看到一個脈沖，脈沖的長度將決定電機旋轉多遠。例如，一個1.5ms的脈沖將使電動機轉到90°位置。短于1.5毫秒將其沿逆時針?lè)较蛞浦?°位置，長于1.5毫秒將使伺服器沿順時針?lè)较蛞浦?80°位置。

當命令這些伺服器移動時，它們將移動到該位置并保持該位置。如果在伺服器保持位置的同時有外力壓在伺服器上，則伺服器將阻止其移出該位置。伺服器可以施加的最大力稱為伺服器的扭矩等級。Servos不會永遠保持自己的位置。必須重復位置脈沖以指示伺服器保持在原位。

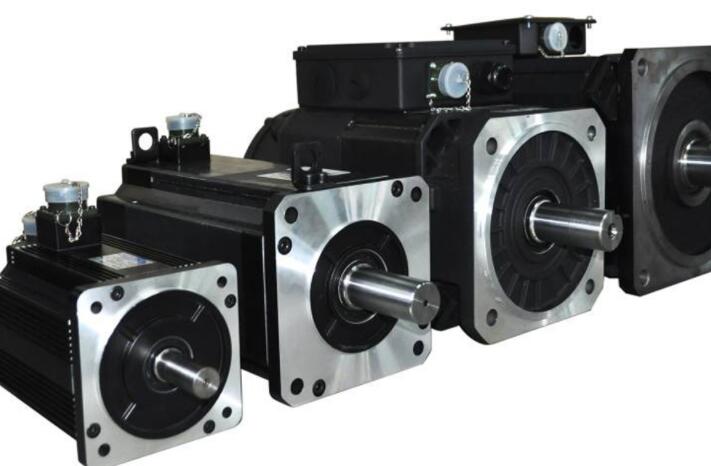

伺服電機類型

伺服電機有兩種類型：交流和直流。交流伺服可以處理更高的電流浪涌，并且傾向于用于工業機械中。直流伺服不是為高電流浪涌而設計的，通常更適合于較小的應用。一般來說，直流電動機比交流電動機便宜。這些也是專門為連續旋轉而制造的伺服電機，這是使機器人運動的簡便方法。它們?cè)谳敵鲚S上帶有兩個滾珠軸承，以減少摩擦，并易于使用靜止點調節電位計。

伺服電機應用

伺服系統用于無線電控制的飛機中，以定位控制表面，例如電梯，方向舵，機器人行走或操作夾具。伺服電機體積小，具有內置控制電路，并且具有適合其尺寸的功率。

在食品服務和藥品中，這些工具設計用于較苛刻的環境，因?yàn)樵诟邏汉透邷叵路磸?fù)清洗以保持嚴格的衛生標準，因此腐蝕的可能性很高。Servos還用于在線制造中，在這種情況下，需要高重復性和精確的工作。

當然，您不必知道伺服系統如何工作才能使用一個伺服系統，但是與大多數電子設備一樣，您對了解的越多，展開項目的機會就越多和項目的能力。無論您是建筑機器人的業余愛好者，還是設計工業系統的工程師，或者只是不斷好奇，伺服電機會將您帶往何處？了解更多電機專業知識及技巧，可加入電機行業內qq群136274082，業內專業老師傅解答。
