伺服電機編碼器到底是做什么用呢?
近年來,在電機市場上,伺服電機其性能優良得到廣大用戶青睞。伺服電機廣泛應用于各種控制系統中。這可以將輸入電壓信號轉換成電機軸的機械輸出,并拖動控制的元件以實現控制目的。

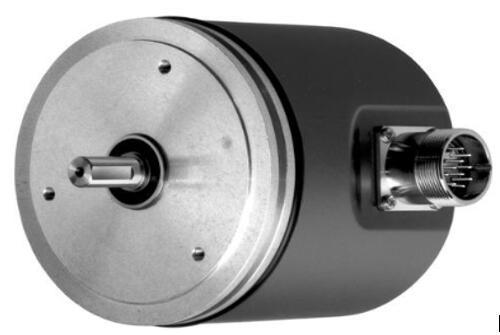

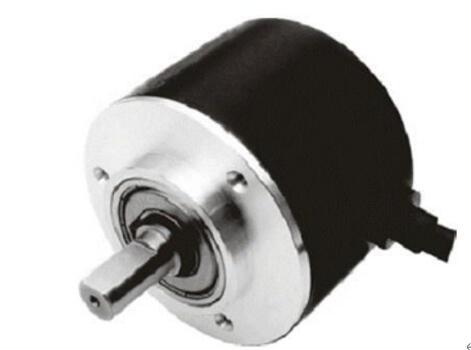

伺服電動機編碼器是測量伺服電機的磁極位置、旋轉角度、伺服電機速度的一種傳感器。根據不同的物理介質,可以將伺服電動機編碼器分成光電編碼器和磁電編碼器。另外,旋轉變壓器也是特殊伺服編碼器。光電編碼器基本上占據了市場,但作為新星的磁電編碼器具有可靠性、低價格、耐污染性等特性,有趕追光電編碼器的趨勢。
了解伺服電機編碼器的原理
伺服電機編碼器與普通編碼器不同之處,在于伺服電機是同步電機,同步電機啟動時需要知道轉子的磁極位置,這樣才能夠大力矩帶動伺服電機,并且需要另外配幾路信號來檢測轉子的當前位置,可通過比較A相在前還是B相在前,以判別編碼器的正轉與反轉,通過零位脈沖,可獲得編碼器的零位參考位。
認識編碼器的輸出信號
1、OC輸出
也就是三極管輸出,連接是應該考慮其輸入的阻抗和電路的回路問題.
2、電壓輸出
其實與第一點的OC輸出同為一種格式,不過內部添置了有源電路.
3、推挽輸出
接口連接方便,不用考慮NPN和PNP問題.
4、差動輸出
抗干擾好,傳輸距離遠,大部分伺服編碼器采用這種輸出。
了解伺服電機編碼器的分類
1、增量式編碼器
增量式編碼器有ABZ信號和UVW信號,編碼器通過計數設備的內部記憶,來應對當停電時不會移動,來電時不能有干擾,否則會發生偏移。
2、絕對編碼器
絕對編碼器具有每個位置都絕對且唯一,抗干擾、無需掉電記憶,已經發生越來越明顯的優勢,并且廣泛應用于各種工業系統中的控制。
由于絕對編碼器在定位方面明顯地優于增量式編碼器,已經越來越多地應用于伺服電機上。在對伺服電機編碼器的深入了解下,對伺服電機的認識也有一定幫助。但是,伺服電機所用的編碼器也有損壞的時候,對于編碼器損壞現象你又知多少呢?了解更多電機專業知識及技巧,可加入電機行業內qq群136274082,業內專業老師傅解答。
