縫紉機節能電機正反轉怎么調?
想要將縫紉機節能電機能夠控制正反轉,可以采用換相的方法,將相序中的兩相對調,通常是用兩只接觸器KM1、 KM2換接電動機三相電源的相序,接觸器的上口保持一致,下口進行調相。

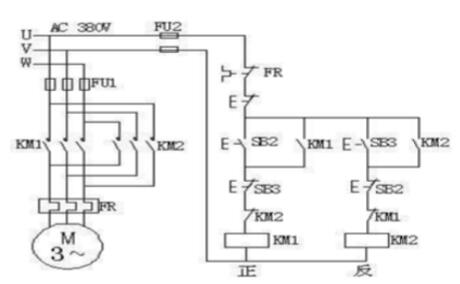

值得注意的是兩個接觸器不能同時得電防止吸合,如果同時吸合將造成電源嚴重的相間短路事故,為了防止這種事故,在電路中應采取可靠的互鎖,也就是聯鎖的方式,下圖為采用按鈕和接觸器雙重互鎖的電動機。
縫紉機節能電機正反轉的控制方法
1.正向狀態下啟動
(1)合上空氣開關,接通三相電源.
(2)按下正向啟動按鈕SB1,KM1通電吸合并自鎖,主觸頭閉合接通電動機,電動機這時的相序是L1、L2、L3,即正向運行。
2.反向狀態下啟動
(1)合上空氣開關,接通三相電源.
(2)按下反向啟動按鈕SB2,KM2通電吸合并觸點自鎖,主觸頭閉合換接了電動機三相的電源相序,電動機這時的相序是L3、L2、L1,即反向運行。
3.按鈕互鎖,保護線路
在電路中采用控制按鈕操作的正反傳控制電路,按下按鈕SB2、 SB3接觸器后兩只線圈都不通電,起到了互鎖的作用。
原因是通過接觸器互鎖防止KM1\KM2同時吸合,通過按鈕去操作斷電釋放,常閉觸頭復位,避免造成電路短路。
4. 按鈕正轉、反轉
正向(反向)啟動后,不用停止電動機,直接按反向(正向)啟動按鈕,是電動機完正反轉。
正反轉故障無法啟動的處理
1.檢查控制保險FU是否斷路,熱繼電器FR接點是否用錯或接觸不良,SB1按鈕的常閉接點是否不良。
2.按紐互鎖的接線有誤,重新進行接線,就如:220V調速縫紉機節能電機一樣。
縫紉機節能電機控制電路正轉、反轉的方法詳細步驟都在這里了,以及操作后故障的現象如何檢查處理都進行了說明,這是最簡單的控制線路正反轉的方法,簡單來說就是使用啟動開關直接把電動機正反向啟動,但只適用于小容量電機,且正反轉不頻繁的場合。了解更多電機專業知識及技巧,可加入電機行業內qq群136274082,業內專業老師傅解答。
