電磁剎車整流器電路圖及其原理
電磁剎車整流器是剎車馬達當中的一個部件,剎車馬達主要起電機制動的作用,可以理解為控制電機的慣性運動。電磁剎車整流器電路與聯系那方式可以參考具體的電磁剎車整流器電路圖進行聯系那參考,電磁剎車整流器的主要原理是整流器對電源的轉換而達到相應的作工效果。
電磁剎車整流器原理
1、電磁剎車整流器的原理。
剎車電機是一種附加直流電磁制動器的全封閉、自扇冷、鼠籠型、異步電機,又名電磁失電制動電機、制動異步電動機。電磁剎車整流器是剎車電機的那個中的一個組件,可以轉換相應的能量,使其傳遞,從而使的機械作工。電磁剎車整流器的品質可以決定機械的使用壽命,選用不同性能的電控整流器對剎車快速性有相對影響。
2、電磁剎車整流器的組成。
電磁剎車整流器的剎車馬達由馬達和剎車兩部分組成,剎車部分由機械剎車器和電控整流器兩個部件組成,機械剎車器和電控整流器都會影響剎車性能。
3、電磁剎車整流器的分類。
電磁剎車整流器主要分為:進口剎車電機,中國臺灣剎車電機,國內YEJ系列制動電機。
電機剎車整流器的接線與接線圖
1、不同的電磁剎車整流器接線方式。
常見的電磁剎車整流器大體分兩種。
(1)直進直出型的電磁剎車整流器,其輸入電源220V或380V,將其接在兩根引線上,輸出端兩根線分別連接在制動器上的相應的線圈。
(2)紅黑黃藍四根引線的電磁剎車整流器,這種的電磁剎車整流器紅黑電源線接在電源上,電源電壓一般為220V或380V,制動器線圈一根線接在黑線上黑線是制動器線和容電源線的公用線,另一根接在黃線和藍線上黃線和藍線短接,要達到快速制動的效果則需要在黃線上加按鈕開關。
2、常見的電磁剎車整流器接線。
(1)線圈的另一邊是制動銜鐵,磁場的正反向制動力都是一樣的,不用分正負,接上即可。
(2)電磁剎車整流器常見接線方法多體現為將整流器輸入的一端接W1或V1或U1,另一端接V2或U2或W2也就是其中性線聯結點。

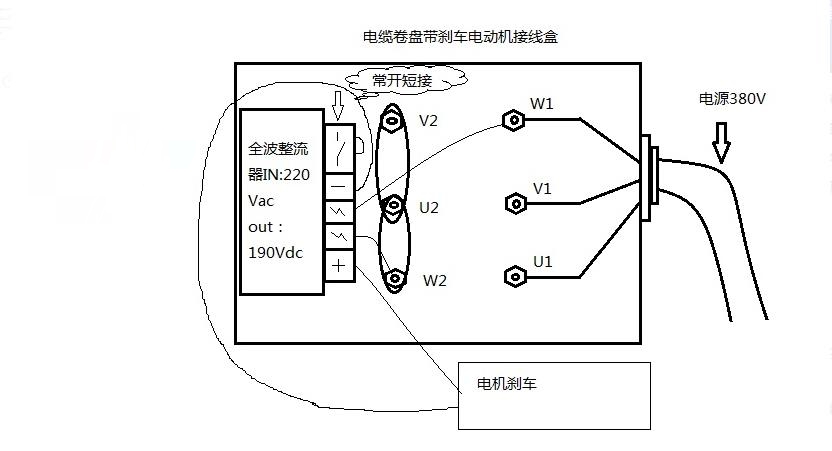

(3)根據上面的電磁剎車整流器接線圖的描述,左邊接380V電源,右邊接剎車線圈。
電磁剎車整流器電路圖在電磁剎車整流器接線時起到相對的協助作用,電磁剎車整流器是電磁剎車中一個較為關鍵的核心部件。電磁剎車整流器在收到相對電能的情況下可以將其轉換為供機械作工的能量這就是電磁剎車整流器的作工原理。了解更多電機專業知識及技巧,可加入電機行業內qq群136274082,業內專業老師傅解答。
