變頻電機是生活當中常見的電機之一,主要的作工原理就是變頻器來實現調速功能。因此在很多需要使用變速作工的機械設備的場合都可以見到它。變頻電機調頻范圍是一個相對值,不同的變頻電機類型的范圍不同。

變頻電機調頻范圍

1、什么是變頻電機調頻范圍

(1)變頻電機調頻范圍是指能保證電機在額定運行狀態的最大允許頻率范圍,其實電機的運行速度基本上都有一個上限,所以這個調速范圍更側重強調電機運行時的低頻特性。

(2)例如,電機的額定作工頻率是根據50Hz設計的。變頻電機的控制其如果可以保證0.05hz的全轉矩,那么變頻電機的調速范圍可以說是1:1000。變頻電機通常使用由V/f控制變頻器,因此雖然變頻電機可以在0.05hz下運行作工,不過變頻電機作工時其扭矩很小。從這個角度來說變頻電機是無法達到1: 1000的速度調節范圍。

2、變頻電機具體的調頻范圍。

變頻器可用于頻率為0-400HZ、精度為0.1HZ的速度調節。

3、變頻電機搭載普通電機的調頻范圍和電機的具體極數有關系,主要的表現的關系如下。

(1)變頻電機控制普通的2極電機的長期運行的頻率范圍為20hz--65hz;

(2)變頻電機控制普通的4極電機的長期運行的頻率范圍為25hz--75hz;

(3)變頻電機控制普通的6極電機的長期運行的頻率范圍為30hz--85hz;

(4)變頻電機控制普通的8極電機的長期運行的頻率范圍為35hz--100hz.

變頻電機調頻作工原理

1、變頻電機調頻作工的原理。

(1)變頻電機可以調節速度,主要是依靠變頻器來改變電機的原有運行頻率;

(2)調整變頻器的頻率也就是變頻器相應的旋鈕或按鈕,變頻電機就可以實現調速,調頻后變頻電機的輸出轉矩也會相應改變。

2、變頻電機原理和原型。

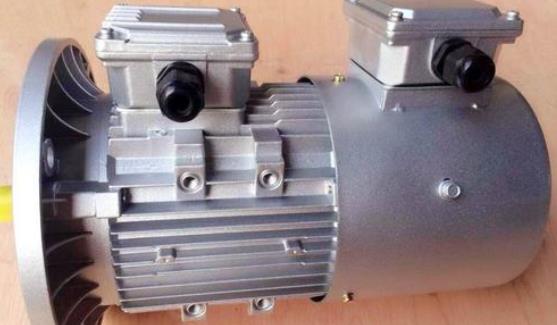

(1)變頻電機簡是變頻器驅動電機的簡稱。事實上,變頻電機是在原有的鼠籠式普通三相異步電機的基礎上進行相對的改造,將傳統的電機風扇改為獨立風扇,提高了普通三相異步電機繞組的絕緣性能,并搭載了變頻器來實現其可以調頻調速的功能。

(2)在變頻器的驅動下,電機可以實現不同的轉速和轉矩,以適應負載的實際需求能的變化。當電機實際運行的作工頻率要求不高時,比如低功率、低頻率運轉作工時,也可以使用普通鼠籠式三相異步電機代替使用。

3、變頻電機的選擇。

變頻電機的諧振點可以在0hz-400hz的頻率下避免,不過其高頻運轉時變頻電機使用的軸承也應該對其性能進行相對考慮。一般變頻電機的變頻器專用電機的作工頻率是0hz-50hz的恒轉矩負載特性,當超過50hz-100hz時就屬于恒功率負載特性。選擇合適的變頻電機變頻器時,應考慮工藝要求、設備匹配、電機等因素。

變頻電機有著優異的調速變頻功能,主要的作工原理是依靠變頻器實現交變直變交的形式實現對輸出的交流電的控制來控制搭載的電機的作工頻率。變頻電機調頻范圍和搭載電機的實際極數有相對關系。了解更多電機專業知識及技巧，可加入電機行業內qq群136274082，業內專業老師傅解答。
