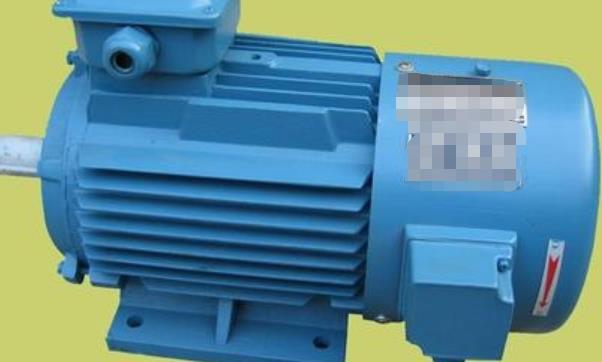

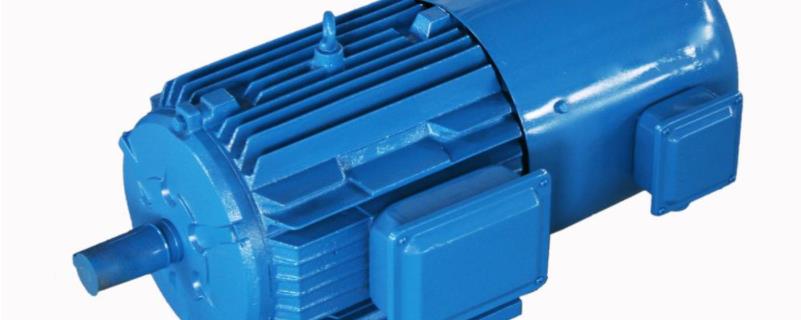

交流變頻電機的工作頻率范圍根據實際的運作需要以及作工的環境有一定的對應關系。常見的交流變頻電機的工作頻率范圍有0——100HZ或者0——400HZ的規格。變頻電機在實際運行時的交流變頻電機的工作頻率范圍要結合實際搭載作工的設備進行設定。

交流變頻電機的工作頻率范圍是多少

1.一般來說變頻器運行作工的頻率范圍號稱能達到0-100HZ,不過在變頻電機實際負載作工時,建議其頻率范圍最好在5-100HZ。用變頻器帶普通電機,頻率大概是10-60Hz,變頻電機由于做工精細,頻率范圍能達到5-100Hz,超過這個范圍,也不是不能轉,只是效率會降低很多,扭力降低很多。

2.變頻調速電機允許的最低工作頻率理論值是0。

(1)變頻電動機由于臨界轉差率反比于電源頻率,可以在臨界轉差率接近1時直接啟動,因此,過載能力和啟動性能不在需要過多考慮,而要解決的關鍵問題是如何改善電動機對非正弦波電源的適應能力。點擊閱讀了解:定制變頻電機的注意事項.

(2)在6Hz以下仍可輸出功率,但根據電機溫升和起動轉矩的大小等條件,最低使用頻率取6Hz左右,此時電動機可輸出額定轉矩而不會引起嚴重的發熱問題。變頻器實際輸出頻率(起動頻率)根據機種為0.5~3Hz.

3.如何選擇合適的工作頻率范圍的變頻電機

選擇變頻器或者變頻電機,應綜合考慮多方面因素。

(1)恒轉矩負載：負載轉矩TL與轉速n無關,任何轉速下TL總保持恒定或基本恒定。

①例如傳送帶、攪拌機,擠壓機等摩擦類負載以及吊車、提升機等位能負載都屬于恒轉矩負載。變頻器拖動恒轉矩性質的負載時,低速下的轉矩要足夠大,并且有足夠的過載能力。

②如果需要在低速下穩速運行,應該考慮標準異步電動機的散熱能力,避免電動機的溫升過高。

(2)恒功率負載：機床主軸和軋機、造紙機、塑料薄膜生產線中的卷取機、開卷機等要求的轉矩,大體與轉速成反比,這就是所謂的恒功率負載。

①負載的恒功率性質應該是就一定的速度變化范圍而言的。當速度很低時,受機械強度的限制,TL不可能無限增大,在低速下轉變?yōu)楹戕D(zhuǎn)矩性質。負載的恒功率區和恒轉矩區對傳動方案的選擇有很大的影響。

②電動機在恒磁通調速時,很大容許輸出轉矩不變,屬于恒轉矩調速;而在弱磁調速時,很大容許輸出轉矩與速度成反比,屬于恒功率調速。點擊閱讀了解:變頻電機技術標準有哪些。

③如果電動機的恒轉矩和恒功率調速的范圍與負載的恒轉矩和恒功率范圍相一致時,即所謂“匹配”的情況下,電動機的容量和變頻器的容量均很小。

(3)風機、泵類負載：在各種風機、水泵、油泵中,隨葉輪的轉動,空氣或液體在一定的速度范圍內所產生的阻力大致與速度n的2次方成正比。

①隨著轉速的減小,轉速按轉速的2次方減小。這種負載所需的功率與速度的3次方成正比。

②當所需風量、流量減小時,利用變頻器通過調速的。方式來調節風量、流量,可以大幅度地節約電能。由于高速時所需功率隨轉速增長過快,與速度的三次方成正比,所以通常不應使風機、泵類負載超工頻運行。

交流變頻電機的工作頻率范圍最好和搭載的設備的作工頻率接近為佳,頻率接近的機械設備搭載作工對電機的機械特性可以起到相對的維護作用,在一定的程度保持機械的相對特性。
