說到電機，相信很多人都非常熟悉，畢竟現在的生活中有很多行業都會接觸，尤其是汽車行業更是離不開對電機的使用。不過，大家熟悉電機，卻并不熟悉電機的內置部件，比如說很多人不知道剎車整流器電機的內部接線圖，也不清楚剎車整流器電機的用途，那么接下來不妨來了解一下。

制動整流器的用途

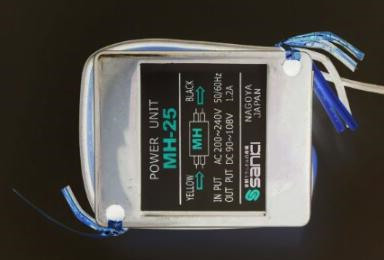

制動整流器是一種整流裝置，簡單來說就是把交流電(AC)轉換成直流電(DC)的裝置。它有兩個主要功能:將交流電轉換成直流電(DC)，并在濾波后提供給負載。制動整流器一般用在制動電機上，制動電機由電機和制動器組成，制動部分由機械制動器和制動整流器組成，兩者共同影響制動性能。機械制動器的質量決定了機械壽命，而不同性能的電控整流器的選擇對制動的快速性影響更大。

電機制動整流器內部接線

電機制動整流器的接線是怎樣的?如果有人想了解，需要用到電機制動整流器的接線圖，也要了解理論知識。連接制動整流器并不困難，因為線圈的另一側是制動電樞，磁場的正向和反向制動力是相同的，所以不需要分正負，只需要連接即可。

1.電磁制動器連接正確，即整流器輸入的一端連接到W1、V1或U1，另一端連接到V2、U2或W2中性連接點。

2.圖紙很清晰。左側接380電源，右側接制動線圈。

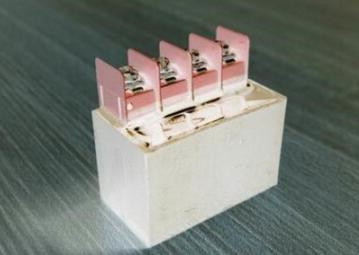

3.整流器有兩種類型。

4.一種是直入直出型。輸入電源為220V或380V，接兩根導線，輸出端用兩根導線接制動器的線圈。

5.另一條是紅、黑、黃、藍引線，分別接在220V或380V的電源上，制動線圈的一根線接在黑線上，黑線是制動線和電源線的公共線，另一根接在黃線和藍線上，黃線和藍線短接。如果需要快速制動，黃線應增加按鈕開關。

現如今剎車電機應用范圍很廣，因為現在很多工廠都需要用到剎車電機，不過，剎車整流器是剎車電機內部重要部件，內部接線看似很難，但是有了接線圖后就能很好的完成接線。剎車電機主要是用來控制電機慣性，從而對機械的自動工作有所輔助。
